鉆桿密封圈漏油原因及處理

在旋挖鉆機、水平定向鉆機及盾構(gòu)掘進機中，鉆桿密封圈直接關(guān)系著動力頭潤滑系統(tǒng)與齒輪箱的密封可靠性。一旦出現(xiàn)鉆桿密封圈漏油，不僅造成液壓油或齒輪油的浪費，還可能因磨損顆粒進入密封界面導(dǎo)致鉆桿母體拉傷，維修成本動輒數(shù)萬元。本文系統(tǒng)梳理鉆桿密封圈漏油原因及處理方法，幫助施工企業(yè)降低非計劃停機。

一、常見漏油原因分類

1. 密封圈選型錯誤

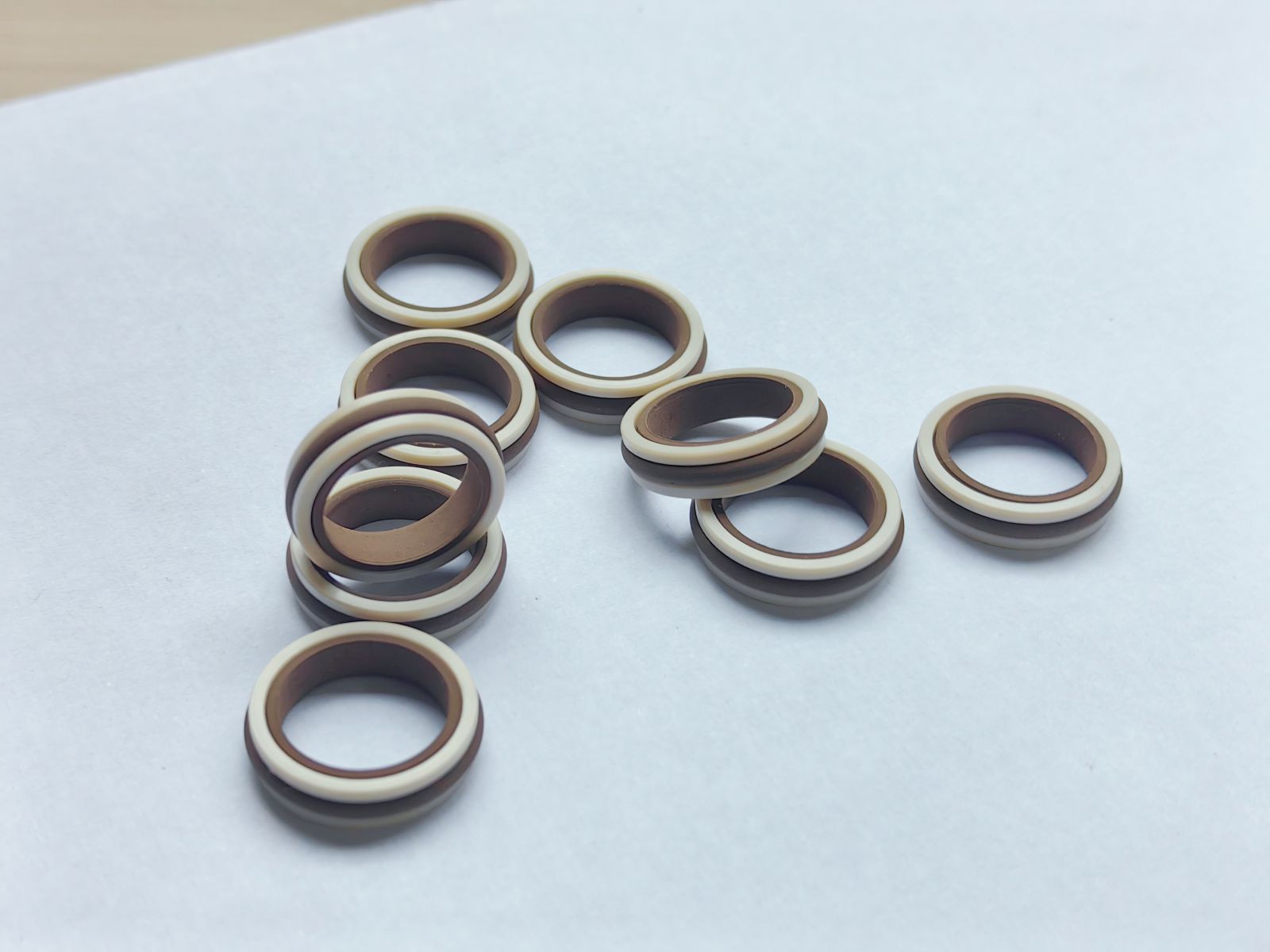

   鉆桿旋轉(zhuǎn)線速度可達2~5m/s，部分現(xiàn)場仍使用普通骨架油封（額定線速度<3m/s），高速工況下唇口過熱燒毀。應(yīng)選用高速旋轉(zhuǎn)軸封或組合式PTFE油封。

2. 鉆桿表面損傷
   這是最隱蔽但最高發(fā)的漏油原因。鉆桿表面若出現(xiàn)軸向劃痕、銹蝕坑或鍍鉻層剝落，密封圈唇口無法有效跟隨表面起伏，形成泄漏通道。即使更換全新鉆桿密封圈，漏油依然存在。

3. 安裝不當(dāng)

   • 密封圈唇口裝反（主唇應(yīng)朝向油側(cè)）

   • 安裝時未涂潤滑脂，啟動瞬間干摩擦燒唇

   • 使用尖銳工具敲擊密封圈，導(dǎo)致金屬骨架變形

4. 工作壓力異常
   回轉(zhuǎn)接頭內(nèi)部壓力超過密封圈設(shè)計承壓值（通常為0.3~1.0MPa），導(dǎo)致密封圈被頂出或唇口反向。常見于液壓系統(tǒng)回油背壓升高。

5. 介質(zhì)污染與老化
   泥漿、水、粉塵進入密封腔，磨蝕密封唇口。同時鉆機常在高溫或低溫環(huán)境作業(yè)，橡膠密封圈熱老化或低溫硬化后失去彈性。

二、系統(tǒng)化處理流程

第一步：確認(rèn)泄漏點
擦凈鉆桿外表面，運行機器并觀察油液是從鉆桿與密封圈間隙滲出，還是從殼體接合面泄漏。前者為旋轉(zhuǎn)密封失效，后者為靜密封失效。

第二步：檢查鉆桿表面狀態(tài)
使用千分表或手感測量鉆桿配合段表面粗糙度（要求Ra≤0.8μm）及硬度（HRC≥45）。如有溝槽深度>0.2mm，需更換鉆桿或進行激光熔覆修復(fù)。

第三步：正確更換密封圈

• 選用原廠或認(rèn)證的鉆桿密封圈，注意耐溫等級（-30℃~+120℃）

• 安裝前用油浸軟布清潔密封腔，涂抹極壓鋰基潤滑脂

• 使用專用安裝套筒，確保密封圈平行壓入

第四步：排查系統(tǒng)壓力
在密封腔最近油口連接壓力表，確認(rèn)運轉(zhuǎn)時內(nèi)壓不超過密封額定值。過高則需清洗回油濾芯或檢查液壓閥組。

三、預(yù)防措施

• 每250小時檢查鉆桿表面有無劃傷

• 每1000小時或每年更換一次鉆桿密封圈（重載工況減半）

• 在鉆桿與密封圈之間增加防塵圈，避免泥沙直接接觸主密封

結(jié)語
處理鉆桿密封圈漏油原因及處理問題時，切忌只更換密封圈而不排查鉆桿表面與系統(tǒng)壓力。只有將“密封圈+摩擦副表面+工況”作為整體系統(tǒng)看待，才能徹底解決反復(fù)泄漏。
