旋轉軸唇式密封件的安裝輔助手段

設計指南

包含有針對設計和安裝指南的所有相關的國內和國際標準。

(例如DIN 3760/3761和ISO 6194/1)

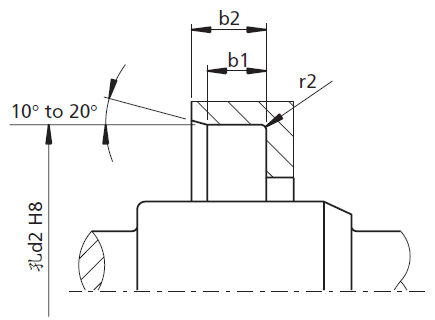

安裝在導套中

與溝槽之間的靜密封是由密封件外周處壓緊力提供的。

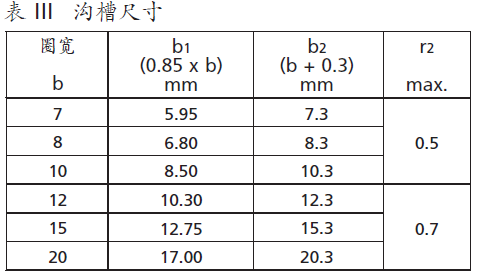

徑向油封按照外殼分為橡膠外包(光滑或波紋)或金屬外殼兩種。溝槽的公差按照ISO H8。

導套的表面粗糙度的值，按照ISO 6194/1的規定。

一般值 Ra   = 1.6 - 6.3μm

Rz  = 10 - 20 μm

Rmax = 16 - 25 μm

對于金屬/金屬密封或氣體密封，無劃痕和無螺旋痕的良好表面光潔度是必要的。如果旋轉軸唇式密封件是粘接在骨架上的，要確保沒有粘接劑與密封唇或軸接觸

徑向油封的安裝

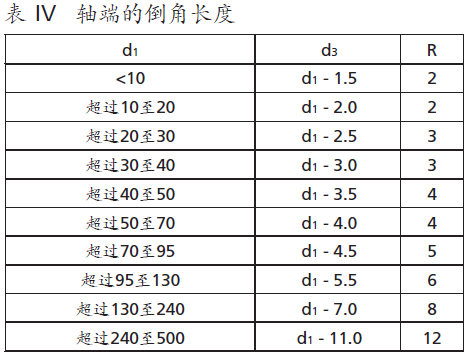

根據安裝方向(Y或Z)，建議軸上的倒角或半徑，該處尺寸見圖3和表IV

安裝指南

當安裝旋轉軸唇式密封件時，必須遵守以下要點:

- 安裝前，清潔安裝溝槽，對于橡膠密封件，軸和密封件必須涂潤滑脂或者涂油

- 銳邊過度段必須倒角或導圓，否則要遮蓋

- 當壓入密封件時，注意密封圈不要扭轉

- 壓入力必須作用在盡可能靠近密封件的外圓周上

- 安裝后，密封件必須同心，并且與軸成直角

- 安裝孔的端面通常用來作為接觸面；密封件也能夠用臺肩或間隔墊圈固定。

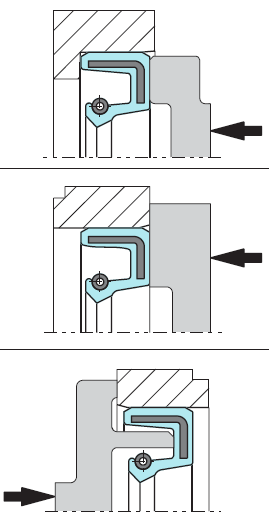

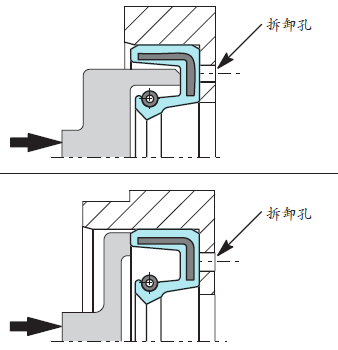

圖4表示采用合適的安裝工具或裝置來安裝壓入旋轉軸唇式密封件
